Graber i3 - Lista de peças e vitaminas
Graber i3 - Listagem (BOM) de peças e vitaminas, copiado da listagem do Alex Boro.
Parafusos; porcas e adaptadores.
As guias lineares você pode adquirir na Marvitubos.
Passar as medidas para eles, e pedir por:
COD.|DESCRICAO PRODUTO
7990|ACO MT 008.00 MM 1045 TEMP IND CROM IMP NORMAL
Diga que a medida tem de ser exata, senão eles mandam sobrematerial e pode ser que você tenha de "usinar" a peça para caber no frame (igual ao meu caso).
Parafusos; porcas e adaptadores.
As guias lineares você pode adquirir na Marvitubos.
Passar as medidas para eles, e pedir por:
COD.|DESCRICAO PRODUTO
7990|ACO MT 008.00 MM 1045 TEMP IND CROM IMP NORMAL
Diga que a medida tem de ser exata, senão eles mandam sobrematerial e pode ser que você tenha de "usinar" a peça para caber no frame (igual ao meu caso).
Graber i3 - adaptador para parafusos 3mm
Eu tentei utilizar porcas quadradas de 3mm ou 4mm na Graber i3, mas
não deu muito certo. As de 3mm eram muito pequenas e as de 4mm deixavam
um pouco de folga, sem falar que teria de abrir os furos dos parafusos,
que comportam no máximo ~3,8mm (porque são feitos como medida de
polegada).
Utilizei adaptadores impressores, e deu certo.
http://www.thingiverse.com/thing:285311
Utilizei adaptadores impressores, e deu certo.
http://www.thingiverse.com/thing:285311
sábado, 19 de outubro de 2013
Montagem Conceitual
Segue uma montagem apenas para conferência das medidas dos parafusos e das peças em MDF.
Os parafusos utilizados são de 1/8", mas serão substituídos por de 3mm, bem como as porcas sextavadas por porcas quadradas. Algumas serão substituídas por porcas sextavadas travantes (nyloc).
O arquivo original é este:
https://github.com/sgraber/Graber
O adaptador do extruder é este aqui:
http://www.thingiverse.com/make:50766
O extruder utilizado, foi o AJGW:
http://www.thingiverse.com/thing:40642
O corte a laser deste frame contém algumas melhorias em relação ao original; como o suporte para rolamento da barras roscada do eixo Z; como os suportes para rolamentos deslizantes do carro Y.
Os parafusos utilizados são de 1/8", mas serão substituídos por de 3mm, bem como as porcas sextavadas por porcas quadradas. Algumas serão substituídas por porcas sextavadas travantes (nyloc).
O arquivo original é este:
https://github.com/sgraber/Graber
O adaptador do extruder é este aqui:
http://www.thingiverse.com/make:50766
O extruder utilizado, foi o AJGW:
http://www.thingiverse.com/thing:40642
O corte a laser deste frame contém algumas melhorias em relação ao original; como o suporte para rolamento da barras roscada do eixo Z; como os suportes para rolamentos deslizantes do carro Y.

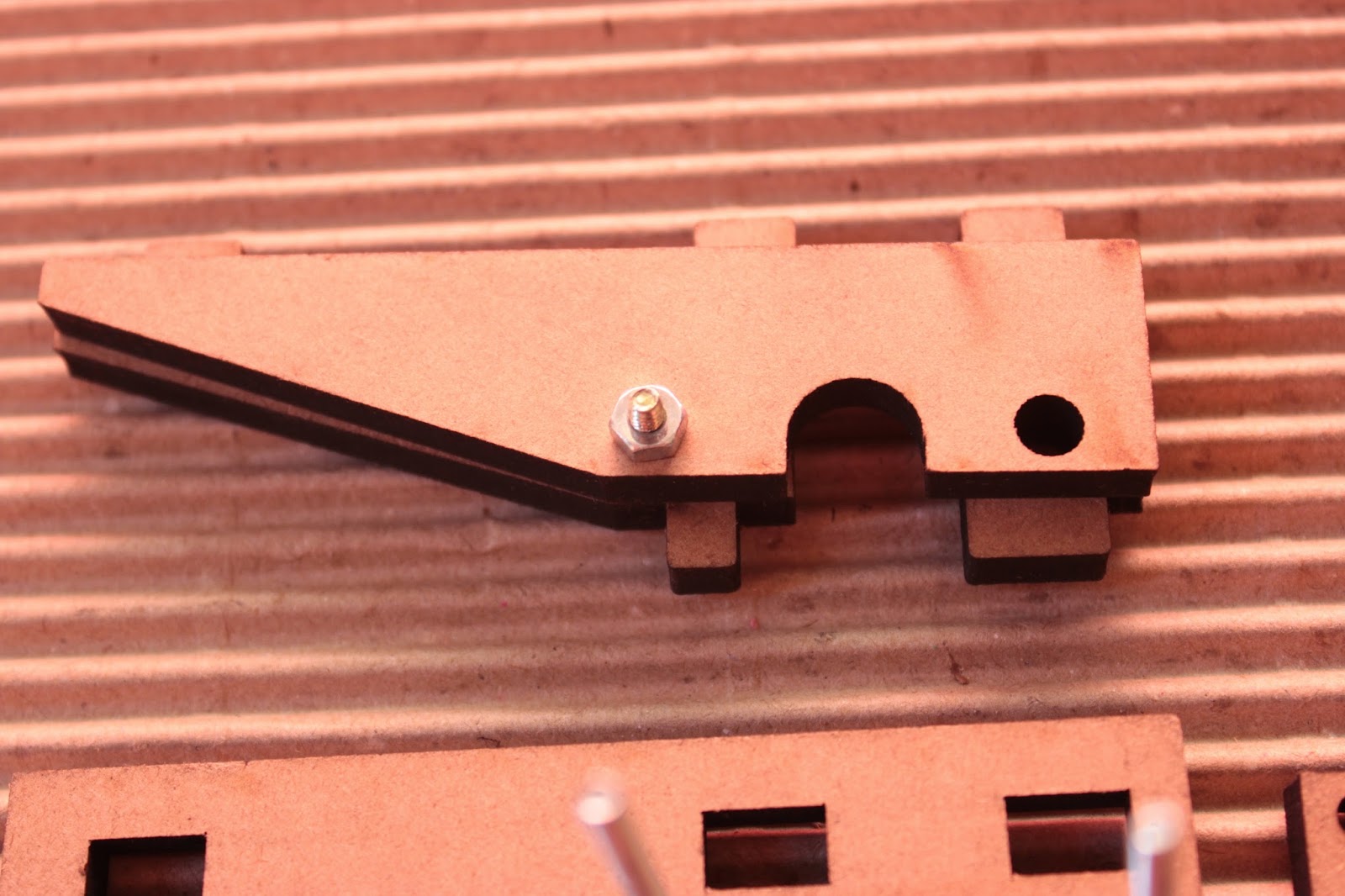

Estes suportes não existem no original.

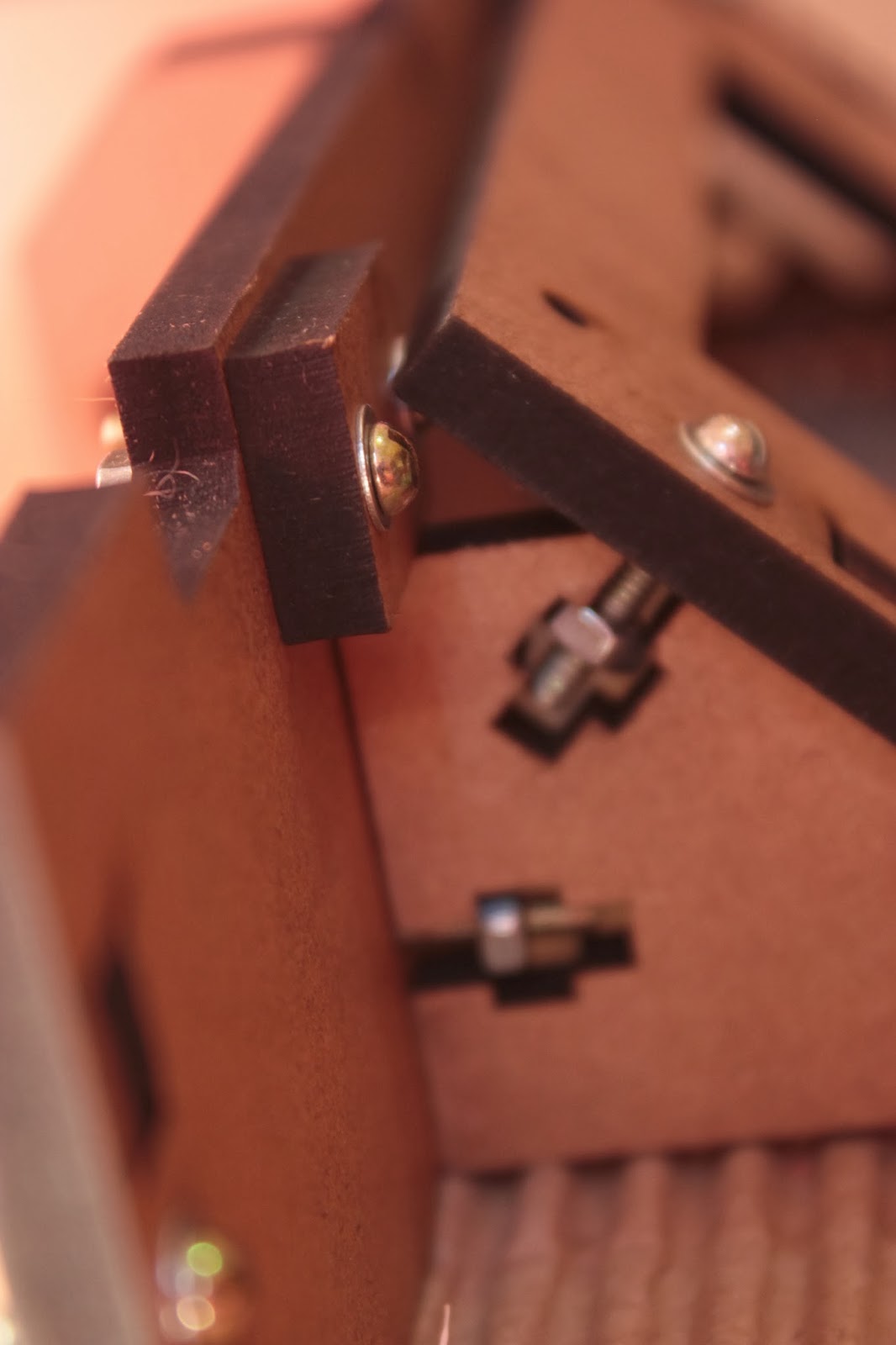

Aqui dá para ver claramente porque não utilizar porca sextavada. Vou substituir por porcas quadradas.
Nas imagens abaixo, nota-se que esse adaptador fica muito grande. Então é necessário reduzi-lo.
Adaptador reduzido. Este tava sobrando, porque tinha dado problema na impressão e ficou mais curto. Agora teve sua utilidade.
O extruder não está acabado. Foi encaixado apenas para teste.

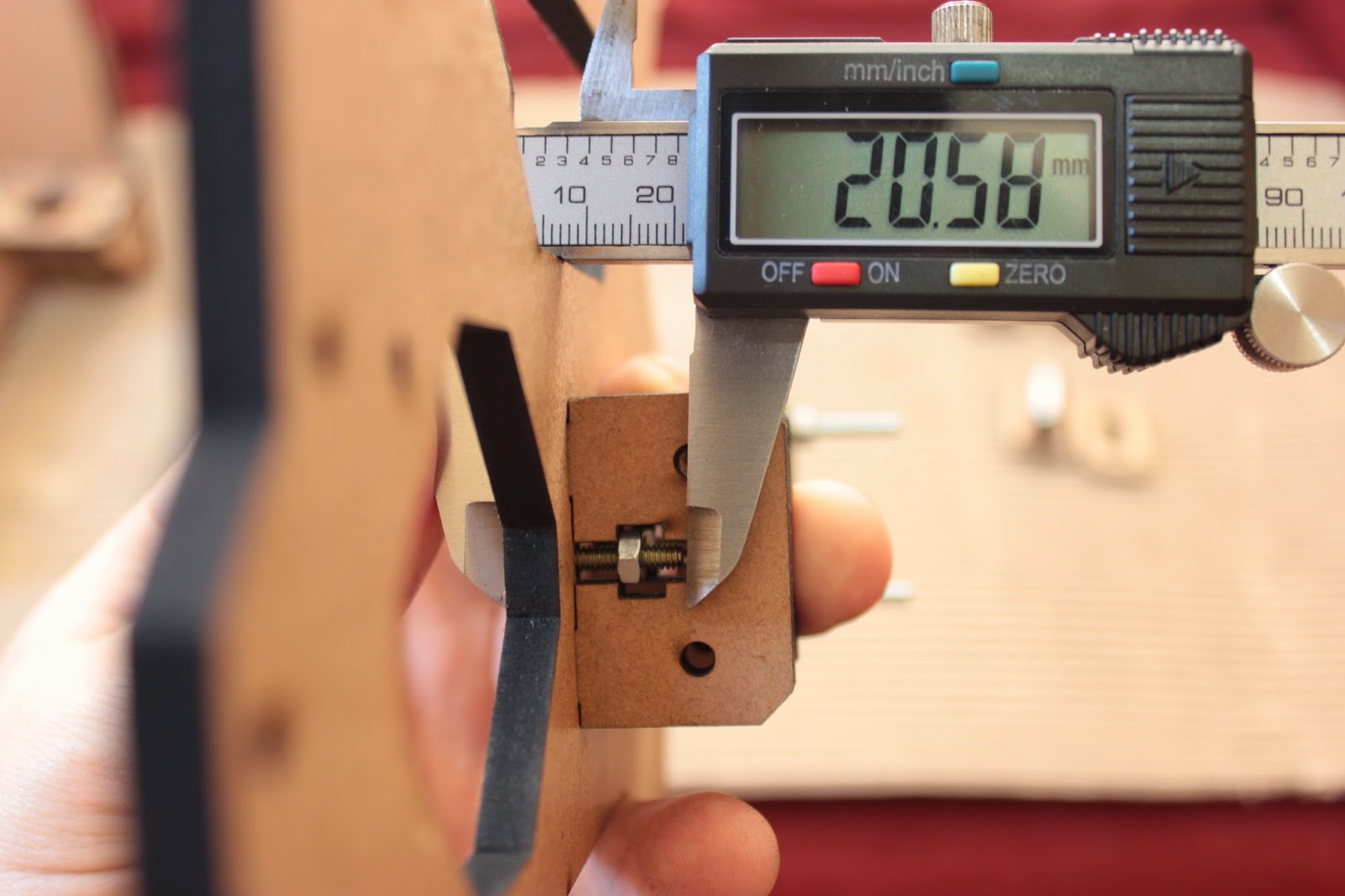

Distância entre o carro e a parte mais alta da engrenagem do extruder.
Distância entre o parafuso do extruder e o parafuso do carro.
O encaixe do LCD encosta nesta peça. Somente será possível utilizar abraçadeiras de nylon.
Aqui, um teste com parafusos. Realmente, não dá para utilizar parafusos aqui.

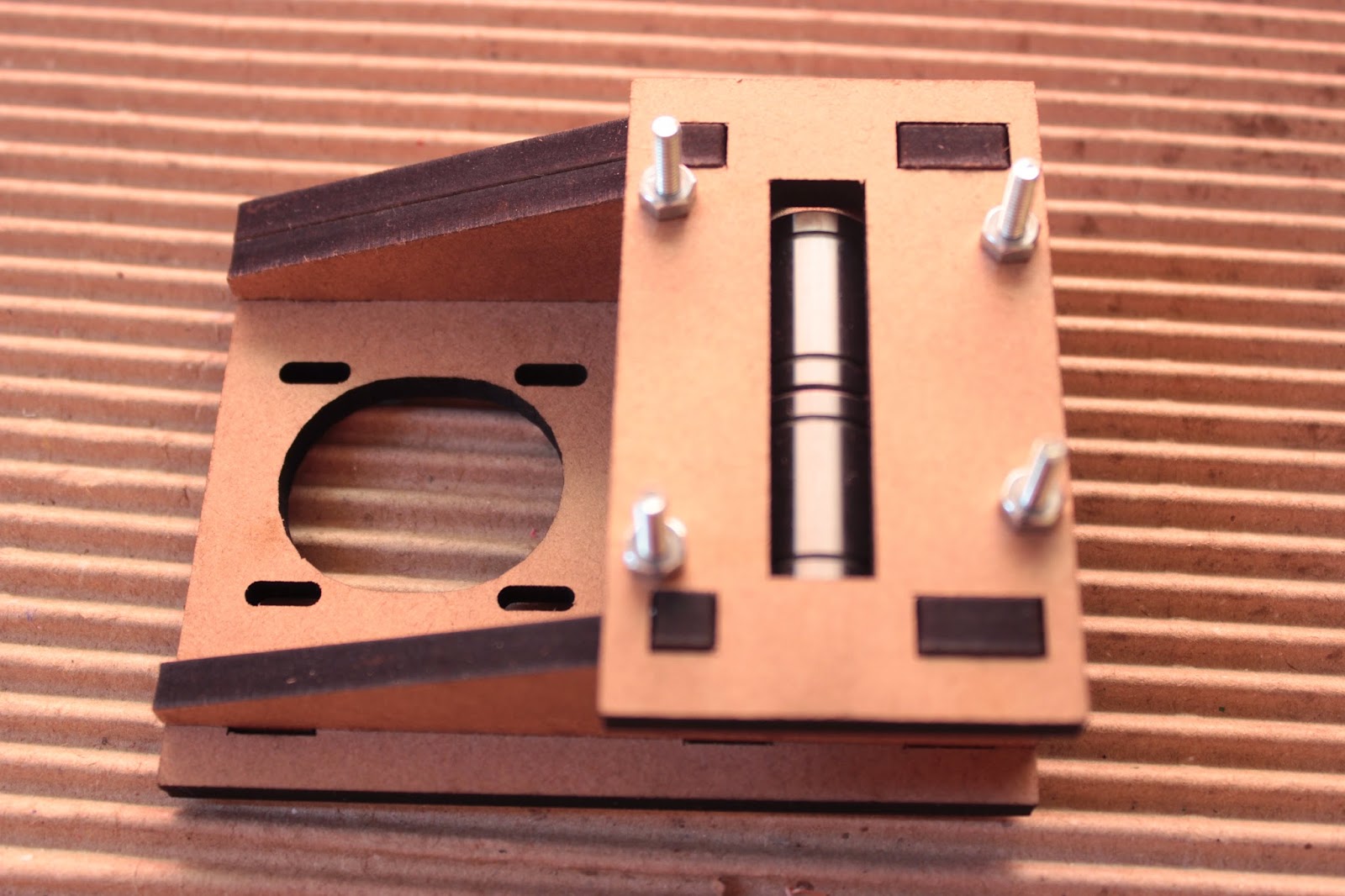

Esta peça foi alterada, adicionando esse furo para o rolamento da barra roscada 5mm do eixo Z.
